Elegir el Mejor Tablero para Dibujo Técnico

El dibujo técnico requiere de herramientas precisas que permitan plasmar ideas y diseños con la mayor exactitud posible. Entre estos útiles, el tablero de dibujo técnico destaca como una pieza fundamental. Su función principal es facilitar el trazado de líneas paralelas y perpendiculares, y si se complementa con un tecnígrafo, incluso líneas en cualquier ángulo. Pero, ¿cuál es el mejor tablero para dibujo técnico? La respuesta depende de tus necesidades específicas, el nivel de precisión que busques y tu presupuesto.

Un tablero de dibujo es, esencialmente, una superficie plana y rígida, generalmente de plástico duro, sobre la cual se desliza una regla horizontal. Esta regla, conocida comúnmente como paralex, es el elemento clave que permite trazar líneas paralelas al borde del tablero de forma rápida y eficiente. A diferencia de usar solo la escuadra y el cartabón, el paralex agiliza enormemente el proceso de creación de planos y láminas.

La regla paralex se mueve a lo largo de unas guías o canales integrados en los laterales del tablero. La calidad de estas guías y el diseño del sistema de desplazamiento son cruciales para garantizar la precisión de los trazos. Aunque la destreza del dibujante es importante, contar con un buen tablero es vital para obtener resultados óptimos y mantener el paralelismo en todo momento.

¿Por Qué Deberías Comprar un Tablero de Dibujo Técnico?

La adquisición de un tablero de dibujo técnico ofrece dos beneficios principales que justifican su inversión, especialmente si se le dará un uso regular:

• Sujeción del papel: La mayoría de los tableros vienen equipados con pinzas o clips que fijan firmemente la lámina de papel a la superficie. Esto evita que el papel se mueva accidentalmente mientras trabajas, un factor común detrás de muchos errores en el dibujo técnico.
• Mayor velocidad y comodidad: Gracias al paralex, el trazado de líneas paralelas se vuelve mucho más rápido y directo. Ya no necesitas marcar varios puntos de referencia para asegurar el paralelismo; simplemente deslizas la regla y trazas. Esto no solo ahorra tiempo sino que también reduce la fatiga.

Si bien la velocidad aumenta significativamente, es importante mencionar un posible inconveniente, especialmente en modelos de menor calidad: una potencial pérdida de precisión. Esto ocurre si las guías por las que se desliza el paralex tienen una holgura excesiva, comprometiendo el paralelismo. Sin embargo, las marcas de buena calidad suelen minimizar este problema con sistemas de guías más robustos y precisos.

Minimizando la Pérdida de Precisión

Para contrarrestar la holgura en algunos tableros y aumentar la precisión, existe un truco común utilizado por muchos dibujantes: desplazar el paralex utilizando preferentemente la mano izquierda. Esta técnica es especialmente útil en tableros que tienen un sistema de doble guía en el lado izquierdo y solo una guía en el derecho. Al ejercer fuerza desde el lado con doble guía, se asegura un deslizamiento más estable y se reduce la posibilidad de que el paralex se desvíe de su paralelismo.

Factores a Considerar al Elegir un Tablero

Decidir qué tablero de dibujo es el mejor para ti implica evaluar varios aspectos clave:

• Tamaño: El formato más común es el Din A3 (297x420 mm), que ofrece una superficie de trabajo cómoda para la mayoría de los trabajos escolares y universitarios. Sin embargo, existen otros tamaños como A4 (más pequeño y portátil) o formatos más grandes como A2 y A1 (para trabajos profesionales o de mayor escala). Un tablero más grande siempre es más cómodo para tener espacio para herramientas y accesorios.
• Sistema de Guías: La mayoría de los tableros portátiles usan guías ranuradas de plástico por donde se desliza el paralex. Los modelos profesionales de gama alta, como los de JR Bourne, utilizan sistemas de cuerdas y poleas, que ofrecen una precisión superior y un deslizamiento más suave.
• Materiales: La calidad del plástico del tablero y del paralex, así como la robustez de las pinzas y el sistema de guías, influyen directamente en la durabilidad y precisión del tablero. Algunos tableros profesionales usan bases de madera natural.
• Mecanismos de Bloqueo: Un buen tablero debe tener mecanismos efectivos para bloquear tanto el paralex en una posición fija como la lámina de papel. Esto es fundamental para trabajar sin interrupciones ni movimientos indeseados.
• Compatibilidad con Papel Grueso: No todos los tableros y sus clips de sujeción son aptos para papeles de alto gramaje o cartulinas gruesas. Si planeas usar este tipo de materiales, verifica las especificaciones del tablero.
• Accesorios Integrados o Compatibles: Algunos tableros incluyen características útiles como reglas graduadas, marcas para trazar círculos con compás, o son compatibles con accesorios adicionales como el tecnígrafo.
• Portabilidad: Si necesitas transportar tu tablero con frecuencia, considera modelos que incluyan maletín o funda de transporte, o que sean ligeros y plegables.

Tipos de Tableros y Marcas Destacadas

El mercado de tableros de dibujo técnico está dominado por algunas marcas de renombre, conocidas por su calidad y precisión. Principalmente, podemos dividir los tableros en dos categorías según su sistema de movimiento:

Tableros con Guías Ranuradas (Plástico)

Estos son los más comunes y accesibles. El paralex se desliza por ranuras mecanizadas en los bordes del tablero. Marcas como Staedtler, Faber-Castell y Rotring son líderes en este segmento, ofreciendo productos de excelente relación calidad-precio.

• Staedtler Mars: Considerado por muchos con una buena relación calidad-precio. El modelo Mars 661 (disponible en A4 y A3) destaca por su sistema de triple guía (dos a la izquierda, una a la derecha) que, si bien requiere la técnica de mover el paralex con la mano izquierda para optimizar la precisión, ofrece un desplazamiento suave. Incluye doble graduación en el paralex, mecanismos de bloqueo para la regla y la lámina (clips), y topes de goma en la base para estabilidad. Sus clips permiten usar láminas de hasta 160 gramos, pero no papeles muy gruesos. La regla incluye una ranura para accesorios como el tecnígrafo.
• Faber-Castell TK-System: A menudo citado como uno de los mejores en relación calidad-precio. Su sistema de doble guía TK-System es muy preciso y el desplazamiento del paralex es suave. La calidad de los materiales es alta. Un detalle interesante es un agujero en la esquina inferior izquierda para pinchar el compás y medir radios, facilitando el trazado de circunferencias precisas. El paralex es parcialmente opaco.
• Rotring: Ofrece una amplia gama de tableros, incluyendo tamaños menos comunes como A2. Los modelos más grandes de Rotring pueden usar guías metálicas (aluminio anodizado) para mayor precisión. Sus tableros suelen ser robustos, resistentes a la torsión e incluso ligeramente inclinables en algunos modelos. Incorporan el mecanismo 'Stop and Go' para detener el paralex, apertura automática de clips y soportes laterales para accesorios. El modelo Rotring Rapid A3 es uno de los más vendidos, conocido por sus carriles de guía, marcas de medios, cuadrado rápido y un borde recto paralelo con mecanismo de bloqueo. También ofrecen modelos específicos para estudiantes como el Rotring College Board.
• Aristo: Aunque menos conocida globalmente que las anteriores, Aristo es una marca alemana que fabrica tableros GeoBoard, muy similares a los de Staedtler y Faber-Castell. Son ligeramente más económicos y ofrecen una buena relación calidad/precio. Sus tableros son bien valorados en países europeos. También ofrecen accesorios a juego como bolsas de transporte y paralex de recambio.

Tableros con Sistema de Cuerdas y Poleas (Profesionales)

Representan la gama alta de tableros portátiles. El paralex se mueve mediante un sistema guiado por cuerdas y poleas, similar a las mesas de dibujo tradicionales. Ofrecen una precisión significativamente superior a los tableros con guías ranuradas.

• J+R Bourne: Esta empresa inglesa con más de 50 años de experiencia se especializa en productos profesionales. Sus tableros utilizan el sistema de paralex guiado por cuerdas. Son regulables en inclinación (ofreciendo varias posiciones de trabajo), robustos, ligeros y a menudo fabricados con bases de madera natural, bordes protectores de PVC y herrajes metálicos. La principal ventaja es la altísima precisión y el paralelismo constante en todo el recorrido del paralex, además de un deslizamiento muy suave. El paralex profesional de JR Bourne suele tener dos bordes: uno de plástico para dibujar y otro metálico para cortar con cúter. Están disponibles en tamaños A1 y A2.

Otras Marcas y Consideraciones

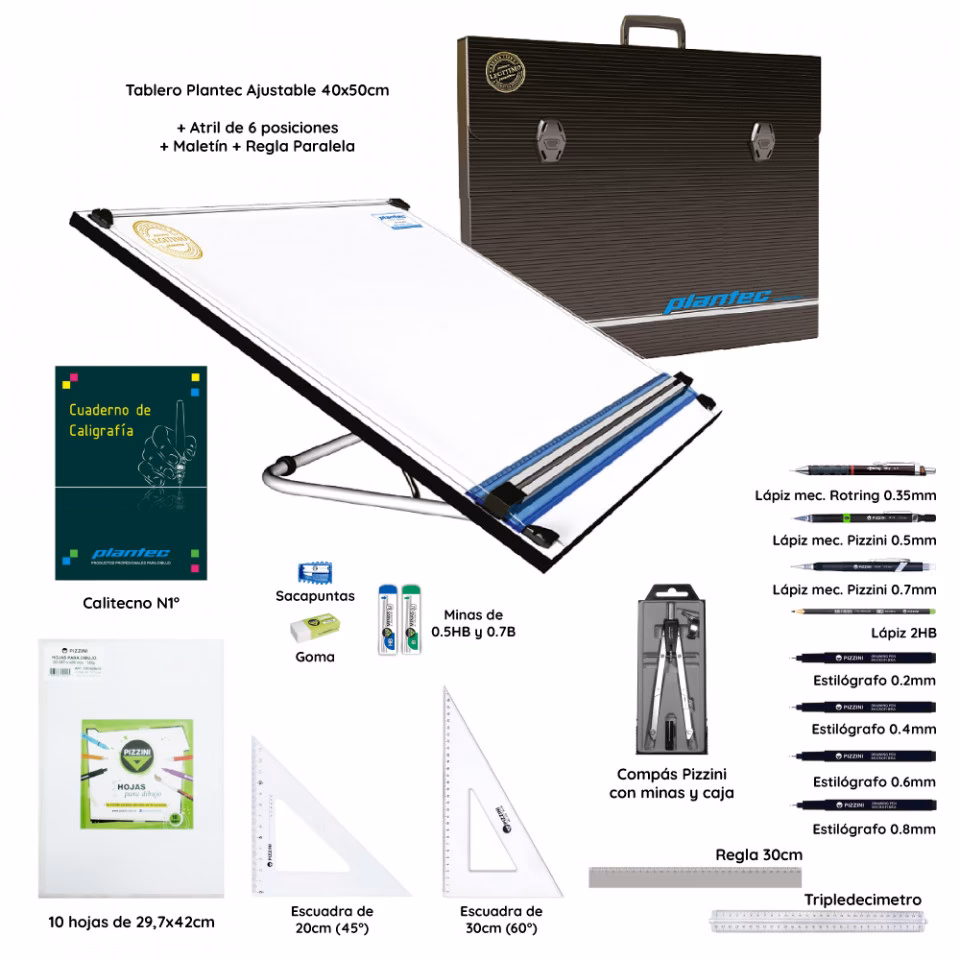

Además de las marcas mencionadas, existen otras en el mercado. Por ejemplo, se menciona Plantec y Dozent como fabricantes de tableros portátiles y técnicos fabricados bajo la Norma de Calidad ISO 9001:2015. Para repuestos específicos como el hilo del paralex, se menciona Pizzini con su Hilo de Repuesto KH60.

Tiendas especializadas, como V.Piera en Barcelona y Vic, ofrecen un amplio catálogo de material de dibujo técnico, incluyendo tableros y accesorios, destacando su experiencia y stock.

¿Merece la Pena Invertir en un Buen Tablero?

Si vas a realizar dibujo técnico de forma regular, ya sea por estudios o por trabajo, la respuesta es afirmativa. Aunque al principio pueda requerir un breve período de adaptación, el aumento en la velocidad y la comodidad es muy notable. Una vez que te acostumbras a trabajar con un tablero, es difícil volver atrás.

La clave está en invertir en un tablero de buena calidad. Un modelo con holgura excesiva o falta de precisión te resultará frustrante y poco útil. En esos casos, podría ser incluso mejor optar por un buen juego de reglas (escuadra y cartabón de calidad) y fijar el papel a la mesa con cinta adhesiva reposicionable. Sin embargo, la eficiencia que ofrece un buen tablero es inigualable.

Tabla Comparativa (Basada en Información Proporcionada)

Preguntas Frecuentes sobre Tableros de Dibujo Técnico

¿Qué es un tablero de dibujo técnico?

Es una superficie rígida, usualmente de plástico o madera, equipada con una regla deslizante (paralex) que se mueve sobre guías o cuerdas. Permite trazar líneas paralelas de forma rápida y precisa y sirve como base estable para el dibujo técnico.

¿Cuál es la medida más común de un tablero de dibujo técnico?

El formato Din A3 (297x420 mm) es el tamaño más frecuente y popular, adecuado para la mayoría de las láminas de dibujo estándar en escuelas y universidades. Sin embargo, existen otros tamaños como A4, A2 y A1.

¿Qué hilo lleva el tablero de dibujo técnico?

Los tableros que utilizan un sistema de cuerdas para el paralex (como los modelos profesionales de JR Bourne) usan un hilo o cuerda fina y resistente. Marcas como Pizzini ofrecen hilos de repuesto específicos, como el Hilo de Repuesto KH60.

¿Cómo se llama el tablero donde se dibuja?

Se le conoce comúnmente como tablero de dibujo, tablero de dibujo técnico o mesa de dibujo portátil. El término varía ligeramente, pero todos se refieren a la superficie y el sistema de reglas utilizado para facilitar el dibujo técnico preciso.

Conclusión

La elección del mejor tablero para dibujo técnico depende de tus necesidades. Si eres estudiante o necesitas una herramienta fiable para uso regular sin un gran desembolso, las marcas como Staedtler, Faber-Castell, Rotring o Aristo en formato A3 ofrecen una excelente relación calidad-precio y una precisión más que suficiente. Si buscas la máxima precisión, durabilidad y características profesionales como la inclinación ajustable y un sistema de paralex por cuerdas, los tableros de marcas especializadas como JR Bourne son una inversión superior que vale la pena considerar.
