¿Qué se aprende en circuitos eléctricos?

El mundo moderno funciona gracias a una fuerza invisible pero omnipresente: la electricidad. Comprender cómo se mueve, cómo se controla y cómo interactúa es fundamental para innumerables campos, desde la ingeniería hasta la tecnología cotidiana. El estudio de los circuitos eléctricos es la puerta de entrada a este conocimiento, y en escuelas y colegios, se comienzan a desvelar sus misterios a través de conceptos y símbolos básicos que forman el lenguaje universal de la electricidad.

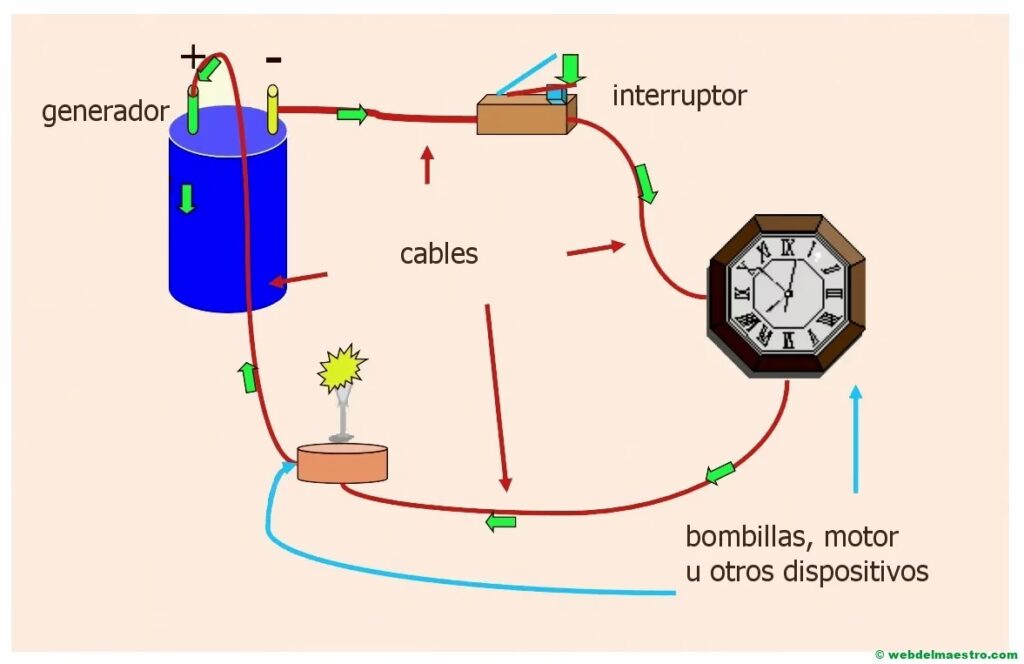

Cuando te adentras en el estudio de los circuitos eléctricos, lo primero que aprendes es a identificar y comprender las cantidades fundamentales que describen el comportamiento de la electricidad y los componentes que la manejan. Estas cantidades tienen unidades de medida y símbolos específicos que son cruciales para leer diagramas, realizar cálculos y, en última instancia, diseñar y mantener sistemas eléctricos.

Los Pilares Fundamentales: Tensión, Corriente y Resistencia

Imagina la electricidad como agua fluyendo por una tubería. Esta analogía simple ayuda a entender los tres conceptos principales:

• Tensión (V): A menudo simbolizada por la letra V y medida en voltios, la tensión es como la 'presión' que impulsa el agua a través de la tubería. Es la diferencia de potencial eléctrico entre dos puntos de un circuito. Sin tensión, no hay movimiento de carga. Se aplica tanto a la corriente continua como a la corriente alterna.
• Corriente (A): Representada por la letra A y medida en amperios, la corriente es el 'flujo' de carga eléctrica (electrones) a través de un conductor. Es la cantidad de carga que pasa por un punto en un segundo. Un alto amperaje indica un gran flujo de carga. El concepto de sobrecarga eléctrica, mencionado en la descripción del amperio, ocurre precisamente cuando la intensidad (corriente) supera el límite seguro para un dispositivo o circuito, lo que puede causar daños o activar protecciones.
• Resistencia (Ω): Simbolizada por la letra griega Ω (Omega) y medida en ohmios, la resistencia es la 'oposición' al flujo de la corriente. Es como la estrechez o rugosidad de la tubería que dificulta el paso del agua. Los materiales conductores tienen baja resistencia, mientras que los aislantes tienen alta resistencia.

Estos tres conceptos están íntimamente ligados por la famosa Ley de Ohm, una de las leyes más importantes en electrónica y electricidad: la tensión (V) es directamente proporcional a la corriente (A) multiplicada por la resistencia (Ω). Es decir, V = I * R (donde I representa la corriente). Comprender esta relación es esencial para analizar y diseñar circuitos básicos.

La Energía en Movimiento: Potencia Eléctrica

Más allá de cómo se mueve la carga, es fundamental saber cuánta energía se consume o se entrega. Aquí entra en juego la potencia.

• Potencia (W): Indicada por la letra W y medida en vatios, la potencia eléctrica es la velocidad a la que se transfiere o se consume la energía eléctrica. Es el trabajo realizado por la corriente en un determinado tiempo. Se utiliza para describir tanto el consumo de un dispositivo (cuánta energía necesita para funcionar) como la capacidad de una fuente (cuánta energía puede entregar).

La potencia está relacionada con la tensión y la corriente mediante la fórmula P = V * I (o W = V * A). Un electrodoméstico con un alto vataje consume más energía por segundo que uno con un bajo vataje, asumiendo la misma tensión.

Tipos de Corriente: Continua vs. Alterna

No toda la electricidad se comporta de la misma manera. Hay dos tipos principales de corriente:

• Corriente Continua (DC o DCV): Simbolizada como DC o DCV, la corriente continua es un flujo unidireccional de carga eléctrica. Los electrones se mueven constantemente del polo negativo al polo positivo. Las fuentes típicas de DC son las baterías y las pilas. En los diagramas de circuitos DC, los polos positivo (+) y negativo (-) son importantes. El polo positivo (+) se representa a menudo con un cable o terminal de color rojo, mientras que el polo negativo (-) se representa con un cable o terminal de color negro.
• Corriente Alterna (AC o ACV): Simbolizada como AC o ACV, la corriente alterna cambia periódicamente de dirección. La tensión y la corriente oscilan entre valores positivos y negativos. Es el tipo de electricidad que llega a nuestros hogares y negocios a través de la red eléctrica. Es más eficiente para transmitir energía a largas distancias.

Comprender la diferencia entre DC y AC es vital, ya que los componentes y el análisis de circuitos pueden variar significativamente entre ambos tipos.

La Seguridad es Clave: La Toma de Tierra

El estudio de los circuitos no solo trata sobre cómo hacer que la electricidad funcione, sino también sobre cómo hacerlo de manera segura.

• Toma de Tierra (P o PE): Indicada por los símbolos P o PE (Protección Eléctrica), la toma de tierra es una conexión de seguridad fundamental. Consiste en conectar partes metálicas de un aparato o sistema eléctrico directamente a la tierra física.

La importancia de la toma de tierra radica en la protección contra descargas eléctricas. Si un cable con tensión toca la carcasa metálica de un electrodoméstico debido a un fallo, esta carcasa se electrificaría. Sin toma de tierra, alguien que toque la carcasa podría recibir una descarga peligrosa. Sin embargo, con una toma de tierra correcta, la corriente de fallo tiene un camino de baja resistencia hacia la tierra, lo que provoca que salte un dispositivo de protección (como un fusible o un disyuntor), interrumpiendo el suministro eléctrico y evitando el riesgo de electrocución. Es una capa de seguridad vital en cualquier instalación eléctrica.

Más Allá de los Símbolos: Aplicaciones y Protección

Estos símbolos y conceptos básicos no son solo teoría; son las herramientas que permiten entender cómo funcionan desde la bombilla más simple hasta los dispositivos electrónicos más complejos. Aprender sobre amperios, voltios, ohmios y vatios es el primer paso para:

• Analizar por qué un circuito no funciona correctamente (resolución de problemas).
• Calcular los componentes necesarios para diseñar un circuito que cumpla una función específica.
• Comprender las especificaciones de los aparatos eléctricos.
• Garantizar la seguridad en las instalaciones eléctricas.

La mención de la sobrecarga eléctrica al describir los amperios subraya la necesidad de dispositivos de protección como fusibles y disyuntores. Estos componentes están diseñados para interrumpir el circuito automáticamente si la corriente supera un valor seguro, previniendo incendios o daños a los equipos. El estudio de estos dispositivos y de cómo dimensionarlos adecuadamente es otra parte crucial del aprendizaje de circuitos eléctricos.

Comparativa: Corriente Continua vs. Corriente Alterna

Para consolidar las diferencias entre los dos tipos de corriente, aquí tienes una tabla comparativa basada en los conceptos aprendidos:

Preguntas Frecuentes sobre Circuitos Eléctricos Básicos

Es natural tener preguntas al empezar a explorar este tema. Aquí respondemos algunas de las más comunes:

¿Por qué hay dos tipos de corriente (DC y AC)?

Aunque la corriente continua es ideal para dispositivos electrónicos y almacenamiento en baterías, la corriente alterna es mucho más eficiente para ser generada y transmitida a largas distancias con pérdidas mínimas. Esto se debe a que su tensión puede ser fácilmente aumentada o disminuida mediante transformadores, algo muy difícil con la corriente continua. Por ello, la red eléctrica utiliza AC para llevar la energía desde las centrales hasta nuestras casas, donde luego puede ser convertida a DC si es necesario para alimentar ciertos aparatos.

¿Qué significa que un aparato tenga una potencia de 1000W?

Significa que el aparato consume o transforma energía eléctrica a una velocidad de 1000 vatios (1000 julios por segundo). Un vataje más alto generalmente implica un mayor consumo de energía y, a menudo, una mayor capacidad para realizar trabajo (como calentar, iluminar o mover algo). Conociendo la tensión de suministro (por ejemplo, 220V), también puedes calcular la corriente que consume usando la fórmula W = V * A (A = W / V).

¿Por qué es tan importante la toma de tierra?

La toma de tierra es una medida de seguridad vital para proteger a las personas de descargas eléctricas. Proporciona un camino seguro de baja resistencia para que la corriente de fallo se dirija hacia la tierra en lugar de pasar a través del cuerpo de una persona que toque un aparato defectuoso. Al desviar la corriente, ayuda a que los dispositivos de protección (como disyuntores) actúen rápidamente, desconectando la energía.

¿Cómo se miden la tensión, la corriente y la resistencia?

Estas cantidades se miden utilizando instrumentos llamados multímetros. Un multímetro puede funcionar como voltímetro para medir la tensión (conectado en paralelo), como amperímetro para medir la corriente (conectado en serie) y como ohmímetro para medir la resistencia (generalmente midiendo un componente aislado sin tensión aplicada).

¿Qué sucede durante una sobrecarga eléctrica?

Una sobrecarga ocurre cuando la corriente que fluye por un circuito supera el límite de seguridad para los cables o dispositivos conectados. Esto puede generar calor excesivo debido a la resistencia de los conductores (efecto Joule), lo que puede dañar el aislamiento de los cables, los componentes e incluso provocar incendios. Los fusibles y disyuntores están diseñados para detectar estas corrientes excesivas y abrir el circuito, interrumpiendo el flujo de electricidad para prevenir daños y riesgos.

Conclusión

El estudio de los circuitos eléctricos, comenzando por la comprensión de los conceptos de tensión, corriente, resistencia, potencia, los tipos de corriente y la crucial toma de tierra, junto con sus respectivos símbolos (V, A, Ω, W, DC/AC, P/PE, +,-), es un paso fundamental para cualquiera interesado en cómo funciona la tecnología que nos rodea. Estos principios básicos son la base sobre la que se construyen conocimientos más avanzados en electrónica, telecomunicaciones, robótica y muchas otras disciplinas. Dominar este lenguaje es esencial para innovar, solucionar problemas y trabajar de manera segura con la energía que impulsa nuestro mundo.
