Imagina que la electricidad es como pequeños corredores que viajan por caminos especiales para hacer que las cosas funcionen, como encender una luz o mover un juguete. Estos caminos especiales, junto con todo lo que encuentran en su viaje, forman lo que llamamos un circuito eléctrico. Es como un círculo mágico por donde la energía puede viajar una y otra vez.
Para que estos pequeños corredores, que en realidad son electrones, puedan viajar y hacer su trabajo, el camino debe estar completo, sin interrupciones. Piensa en ello como una pista de carreras cerrada. Si la pista está rota, los corredores no pueden dar la vuelta completa y la carrera se detiene. En un circuito, si el camino está abierto, la electricidad no puede circular. Solo cuando el camino está cerrado, la corriente eléctrica puede fluir.
¿Qué es exactamente un Circuito Eléctrico?
En términos sencillos para nosotros, un circuito eléctrico es un grupo de cosas conectadas por donde la electricidad puede moverse. Su objetivo es usar esa electricidad para convertirla en otra cosa útil, como luz, calor o movimiento. Es el sistema completo que permite que la energía eléctrica viaje desde donde se produce hasta donde se usa.
Para que esto funcione, necesitamos varios elementos que trabajen juntos. Cada parte tiene un trabajo importante en el circuito, asegurando que la electricidad pueda viajar de manera segura y controlada para hacer lo que necesitamos.

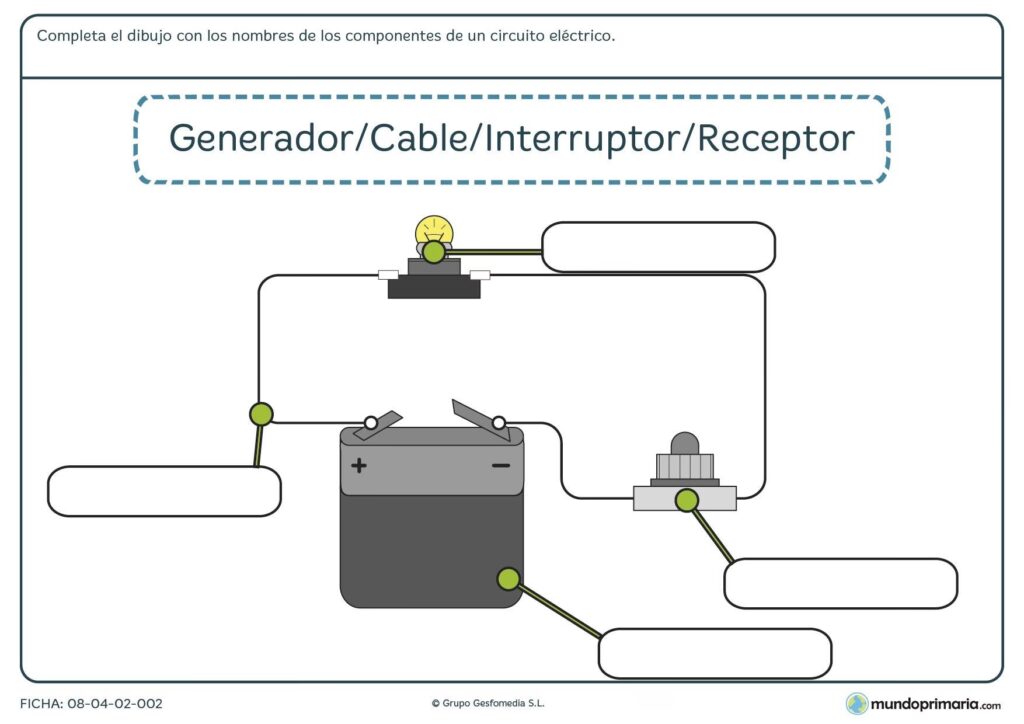

Las Partes Fundamentales de un Circuito
Un circuito eléctrico básico tiene varias partes que son esenciales para su funcionamiento. Piensa en ellas como los jugadores de un equipo, cada uno con su rol:
El Generador: La Fuente de Energía
Esta es la parte que inicia el viaje de la electricidad. El generador es como el punto de partida de los corredores. Produce la energía eléctrica y la empuja para que empiece a moverse por el circuito. Hay diferentes tipos de generadores que quizás ya conoces:
- Pilas y Baterías: Son muy comunes en juguetes, controles remotos y teléfonos. Generan un tipo de electricidad que siempre va en la misma dirección, llamada corriente continua.
- Dinamos y Alternadores: Estos se usan en bicicletas (dinamos para la luz) o en los coches (alternadores). Algunos generan corriente continua y otros, como los alternadores, generan corriente alterna, que es la que usamos en nuestras casas.
Los Conductores: Los Caminos de la Electricidad
Los conductores son los cables o alambres por donde viaja la electricidad. Son como las carreteras para nuestros pequeños corredores. Estos cables suelen ser de materiales como el cobre o el aluminio, porque son muy buenos permitiendo que la electricidad pase a través de ellos sin mucha dificultad. Ofrecen muy poca resistencia al paso de la corriente. Hay muchos tipos de cables, pero todos cumplen la función de llevar la electricidad de un lugar a otro dentro del circuito.
Los Receptores: Los Que Usan la Energía
Los receptores son los elementos que reciben la energía eléctrica y la transforman en otro tipo de energía que podemos usar. Son como el destino final de los corredores, donde su energía se convierte en algo útil:
- Una bombilla: Transforma la energía eléctrica en luz.
- Un radiador o una estufa: Transforma la energía eléctrica en calor.
- Un motor: Transforma la energía eléctrica en movimiento.
- Un altavoz: Transforma la energía eléctrica en sonido.
Sin receptores, la electricidad simplemente viajaría sin hacer nada útil.
Elementos de Mando o Control: Los Que Dirigen el Tráfico
Estos elementos nos permiten decidir cuándo queremos que la electricidad viaje por el circuito y cuándo no. Son como semáforos o interruptores que abren o cierran el paso:
- Un interruptor: Permite abrir o cerrar el circuito. Si está "encendido" o cerrado, la electricidad pasa. Si está "apagado" o abierto, el circuito se rompe y la electricidad se detiene.
- Un pulsador: Funciona solo mientras lo mantienes apretado, como el timbre de una puerta.
- Un conmutador: Permite dirigir la electricidad por diferentes caminos.
Con estos elementos, podemos controlar el funcionamiento de los aparatos eléctricos a nuestro antojo.
Elementos de Protección: Los Guardianes del Circuito
Estos elementos son muy importantes porque protegen el circuito y, lo que es más importante, a las personas, si algo sale mal. Si viaja demasiada electricidad o hay un problema, ellos actúan para detener el flujo y evitar daños:
- Fusibles: Contienen un hilo delgado que se quema y rompe el circuito si pasa demasiada corriente.
- Magnetotérmicos y Diferenciales: Son dispositivos más modernos en las casas que detectan problemas y cortan la electricidad automáticamente.
Estos guardianes aseguran que el sistema sea seguro.
El Viaje de la Electricidad: ¿Circuito Cerrado o Abierto?
Como dijimos antes, la electricidad solo puede viajar si el camino está completo, es decir, si el circuito está cerrado. Imagina un collar de cuentas; si el collar está unido, las cuentas pueden deslizarse por todo él. Si se rompe, las cuentas no pueden dar la vuelta completa. De la misma manera, en un circuito eléctrico, si hay una interrupción (por ejemplo, si un cable está roto o un interruptor está abierto), el circuito está abierto y la corriente eléctrica no puede circular. Cuando todas las partes están conectadas correctamente y el camino está completo, el circuito está cerrado y la electricidad puede fluir desde el generador, pasar por los conductores, ser utilizada por los receptores y regresar al generador, completando el ciclo.
¿Qué es la Resistencia en un Circuito?
Aunque los conductores como el cobre son muy buenos, incluso ellos oponen una pequeña dificultad al paso de la electricidad. Esta dificultad se llama resistencia eléctrica. Piensa en ello como si el camino de los corredores tuviera algunas zonas más estrechas o con obstáculos que hacen que les cueste un poco más pasar.
La resistencia de un cable depende de varias cosas:
- El material: Algunos materiales oponen más resistencia que otros. El cobre o el aluminio tienen baja resistencia, por eso son buenos conductores. Otros materiales como el plástico o la goma tienen una resistencia muy alta y se llaman aislantes, por eso se usan para cubrir los cables y evitar que la electricidad se escape o nos dé calambre.
- La longitud: Cuanto más largo es el camino (el cable), más resistencia encuentra la electricidad.
- El grosor (la sección): Cuanto más grueso es el cable, más fácil es para la electricidad pasar. Un cable más grueso ofrece menos resistencia.
La resistencia se mide en una unidad llamada Ohmios (Ω). Los elementos como las bombillas o los calentadores tienen receptores que están diseñados para tener una resistencia específica, lo que ayuda a transformar la energía eléctrica en luz o calor.
Tipos de Circuitos: En Serie o en Paralelo
La forma en que conectamos los diferentes elementos en un circuito es muy importante y da lugar a dos tipos principales de circuitos:
Circuitos en Serie
En un circuito en serie, los elementos (como las bombillas) se conectan uno detrás de otro, como si fueran personas tomadas de la mano formando una fila. La electricidad tiene un único camino por donde viajar, pasando por cada elemento en orden. Si uno de los elementos se rompe o se desconecta (si una bombilla se funde), el circuito se abre y la electricidad deja de circular por todo el camino, haciendo que todos los demás elementos también dejen de funcionar. Todos comparten la misma corriente eléctrica.
Circuitos en Paralelo
En un circuito en paralelo, los elementos se conectan de manera que la electricidad tiene varios caminos diferentes para elegir. Es como si las personas no estuvieran en una fila, sino que cada una tuviera su propio camino para llegar a un destino. Si uno de los elementos se rompe o se desconecta (si una bombilla se funde), la electricidad puede seguir circulando por los otros caminos, y los demás elementos siguen funcionando. Cada elemento en un circuito en paralelo recibe la misma "fuerza" (voltaje) y puede tener su propia corriente eléctrica.
Comparación Rápida: Serie vs. Paralelo
Aquí tienes una tabla sencilla para recordar las diferencias:
| Característica | Circuito en Serie | Circuito en Paralelo |
|---|---|---|
| Camino de la electricidad | Uno solo para todos los elementos | Varios caminos, uno para cada elemento (o grupo) |
| ¿Qué pasa si se rompe un elemento? | Todo el circuito deja de funcionar | Los otros elementos siguen funcionando |
| Corriente | La misma para todos los elementos | Puede ser diferente para cada camino/elemento |
Preguntas Frecuentes sobre Circuitos para Niños
¿Es peligroso jugar con electricidad?
Sí, la electricidad puede ser peligrosa si no se maneja con cuidado. Es muy importante que solo experimentes con circuitos de bajo voltaje, como los que se hacen con pilas pequeñas, y siempre bajo la supervisión de un adulto. Nunca toques cables de la corriente de casa o enchufes.
¿Puedo hacer un circuito sencillo en casa?
¡Claro que sí! Con materiales como una pila pequeña, cables con pinzas de cocodrilo, un portapilas, una bombilla pequeña y un portabombillas, puedes armar un circuito muy básico y seguro para ver cómo se enciende la luz. Es una excelente forma de aprender.
Esa es una característica de los circuitos en serie. Si las luces de Navidad están conectadas en serie, y una bombilla se rompe, se abre el único camino para la electricidad y todas las demás se apagan. Las luces de Navidad más modernas suelen estar conectadas en paralelo para evitar esto.
¿Qué es un circuito escolar?
Un circuito escolar es simplemente un circuito eléctrico básico que se utiliza en la escuela, a menudo con materiales didácticos especiales y seguros (como bombillas de bajo voltaje, portapilas, cables con conectores fáciles de usar) para que los estudiantes puedan aprender sobre cómo funcionan los circuitos de manera práctica y segura.
¿Cómo sé si un circuito está cerrado?
Sabes que un circuito está cerrado si la electricidad puede viajar sin interrupciones desde el generador, a través de todos los elementos, y regresar al generador. En un circuito simple con una bombilla y un interruptor, la bombilla se encenderá si el circuito está cerrado (interruptor "on"). Si la luz no se enciende (y la pila tiene carga y la bombilla funciona), es probable que el circuito esté abierto en algún lugar.
Entender los circuitos eléctricos es el primer paso para comprender cómo funcionan muchísimos aparatos que usamos a diario. Es un mundo lleno de energía y conexiones. ¡Anímate a explorar y aprender más sobre cómo la electricidad hace que nuestro mundo se ilumine y se mueva!
